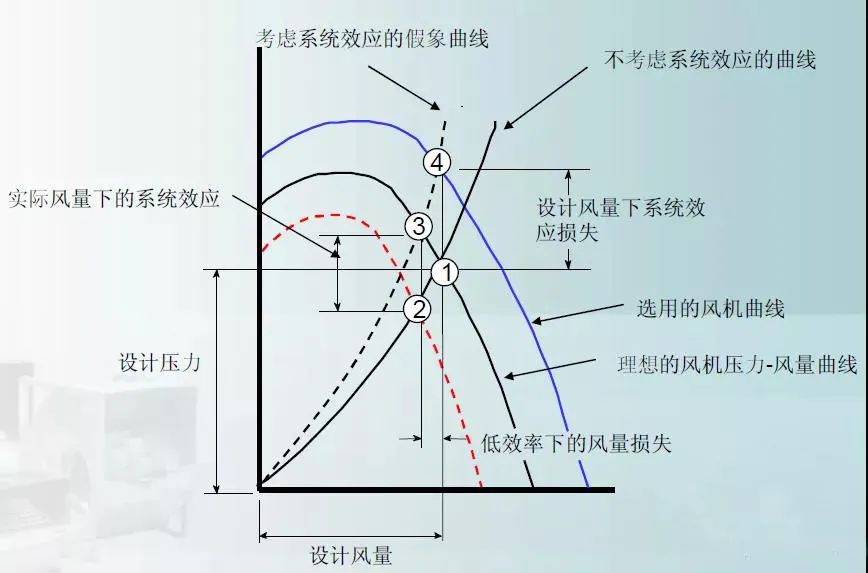

进出口连接不当、气流不均匀、涡流等会导致风机系统性能下降，降低风机性能，导致附加振动和噪声。如果你想达到预期的操作点，你需要更多的精力，可能需要更多的时间来理解和决定。

理想的风机工况是气流能沿轴向均匀进出，而无任何方向的紊流。各种工况下都会产生进气涡流。但有时产生涡流的原因并不明显。一些常见的管接头可能产生进口涡流，但由于管接头的多样性，不计入系统附加阻力系数。建议避免使用这些配件。但是，如果不可能，可以使用导叶和分流板来改善进口条件。消除涡流。

通过这些装置的压降应加到系统的压力损失中。这些损失由制造商公布，但应注意的是，风机产品样品上的压力损失基于弯管入口的均匀气流。如果由于系统上游的干扰，弯头附近的气流非常不均匀，通过弯管的压力损失将高于公布的值。在弯管中，导叶的效率也会降低。

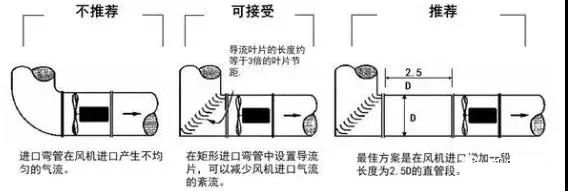

当进口导叶空间有限，不能使用最佳的进出口喷嘴时，进出口弯头可采用导叶，使气流更加均匀。

通常采用整流栅极来消除和减少风管内的涡流或涡流。

进气箱（进气室和气室效应）

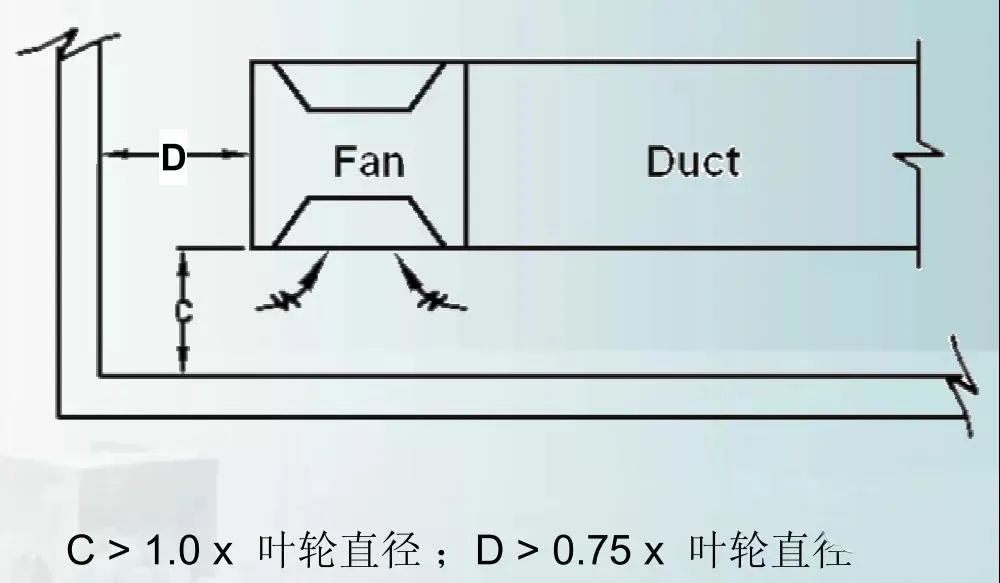

进风箱、风室、风机靠墙安装定位，使空气无障碍进入进风口。如果风扇进口和进气箱之间的空间过小，风扇的性能会降低。进气箱壁和风扇进口之间应留有至少一半叶轮直径的距离。为了获得最佳性能，一般进气箱中的多级双幅离心风机的入口和入口之间至少需要一个叶轮直径的距离。

轴流风机并联安装

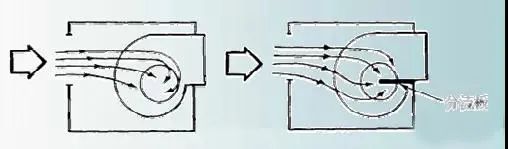

气流进入风机进气箱的方式也会影响风机的性能。进气箱进口与进口不对称会形成气流不均匀或进气涡流，应避免。如果无法做到这一点，可安装分流板，以消除进气涡流并改善进气条件。

进气箱与风机入口不对称

进出口壁垒

当风机入口平面上的气流受阻时，风机的性能会降低。入口有许多障碍物，如结构、立柱、气阀和管道。进口风机导叶、轴承座等辅助设备也将进口风机导叶、轴承座等组成。

入口的障碍物可以用入口无障碍物平面面积的百分比来表示，这样比较方便。由于许多风机的进口锥接头形状不同，有时很难确定风机入口的平面面积。为了克服这一困难，传统的方法是提供一个入口环。风机入口的平面面积可根据环的内径计算。

自由入口面积百分比可通过在入口截面上投影有障碍物的截面来计算。然后，利用修正后的进口速度求出系统附加阻力曲线，再由无障碍进口面积百分比所列曲线确定系统附加阻力系数。

障碍物出口

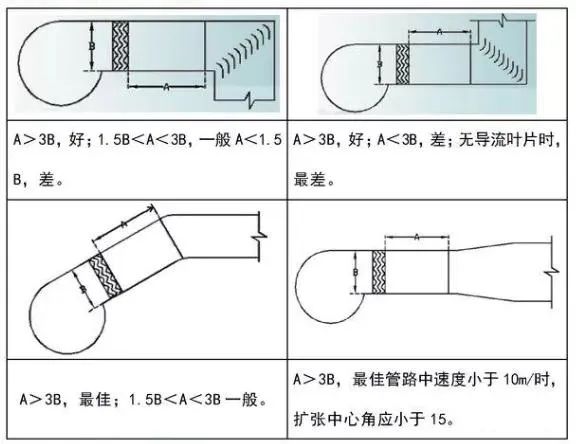

不同风机进出口喷嘴

常用方法如下：

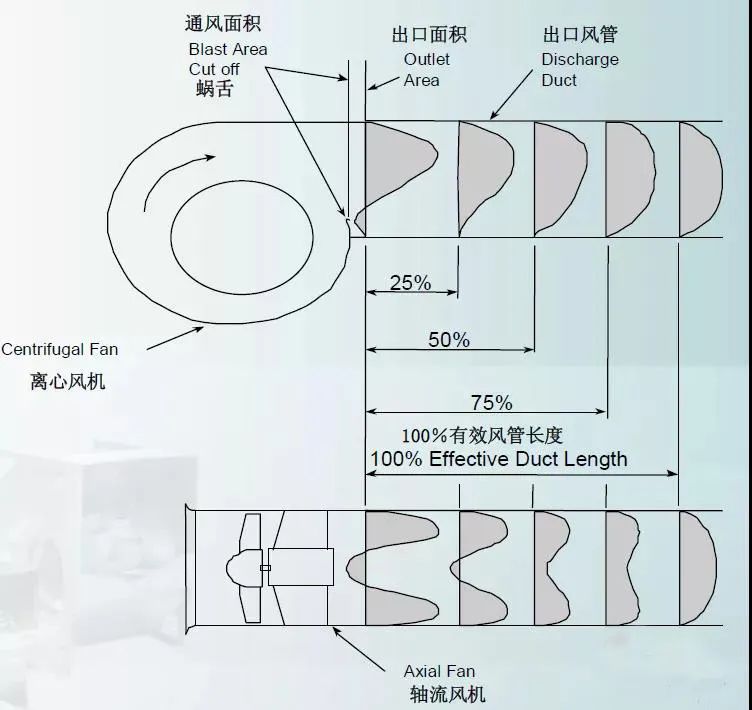

1、风机进出口不得直接转动。风速小于12.5m/s时，直管段不应小于等效管径（有效管长）的2.5倍。风速每增加5m/s，有效管长需增加一个当量直径；

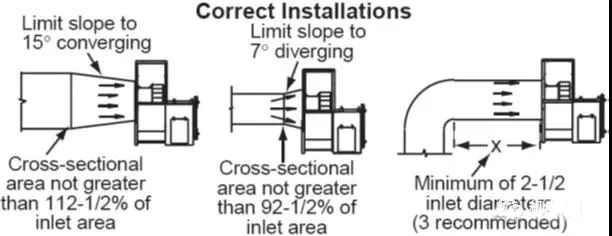

2、风机进出口汇流接头的倾斜度不应超过15°，扩散接头的倾斜度不得超过7°；

3、不建议在风扇出口安装阀门。必要时，应采用对置调节风阀；

4、风机出口弯头不应朝向进风方向，弯头应斜接3节以上。

离心风机

出风口

进气口

风管设计不正确：

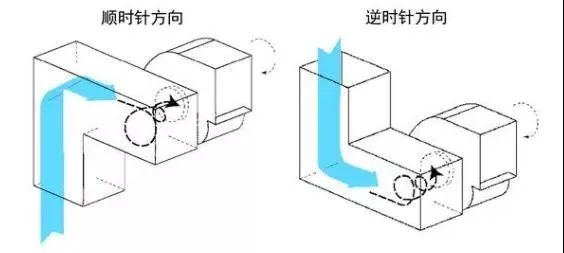

与叶轮同一方向的旋转流将降低压力和速度损失，这取决于涡流的强度。这种作用类似于安装在风机入口的导叶所产生的“压力-流量曲线”的变化，它可以控制涡流，改变系统的体积流量。进口处的反向涡流会使压力流量值略有增加，但功率会大大增加。

正确的方法是：

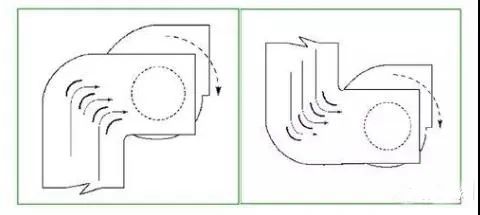

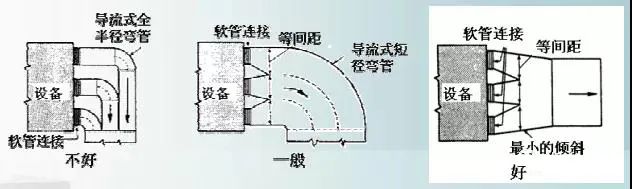

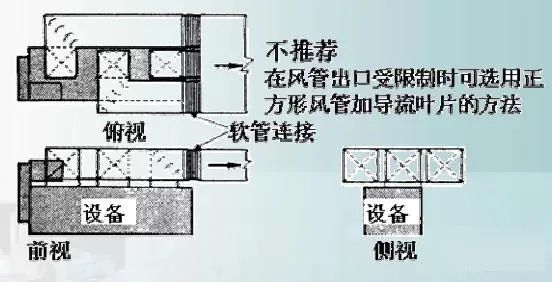

a、 添加导向板

b、 限制进出风管的坡度，弯头与风机的距离

c、 无入口离心风机入口布置

轴流风机

出风口：

进气口：

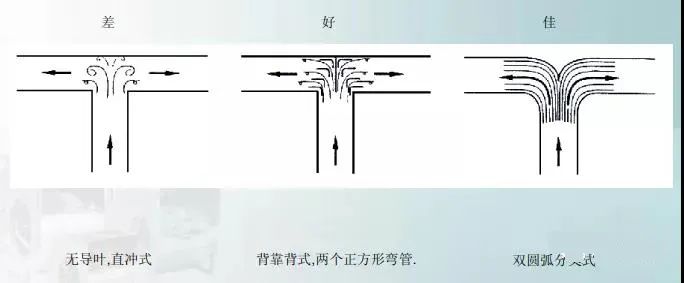

管道支管设计

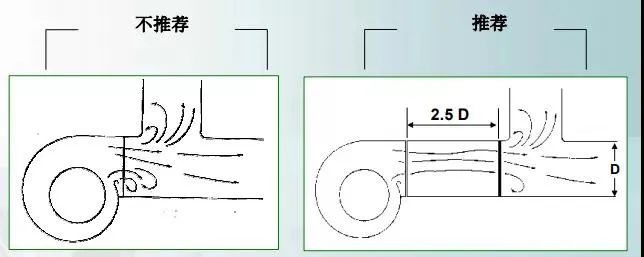

合理的支管可以降低T形管的噪声

支管应远离风机出口

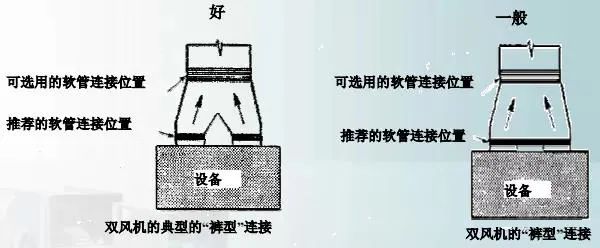

典型风管连接

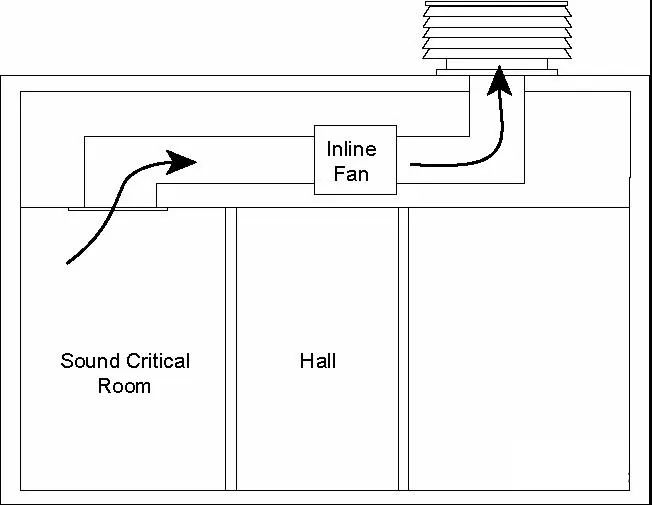

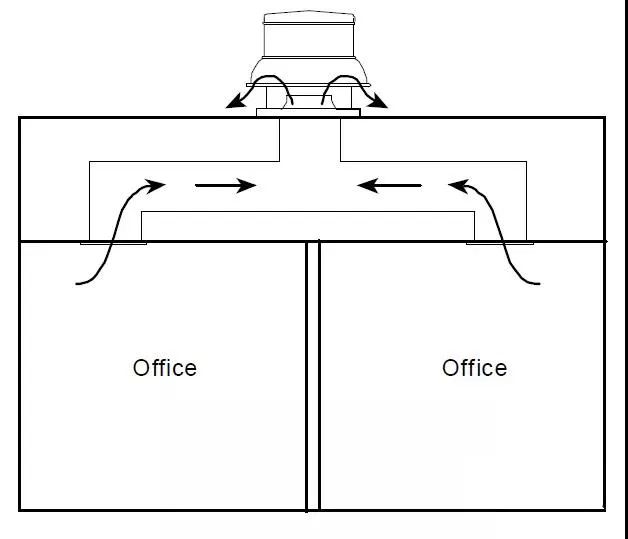

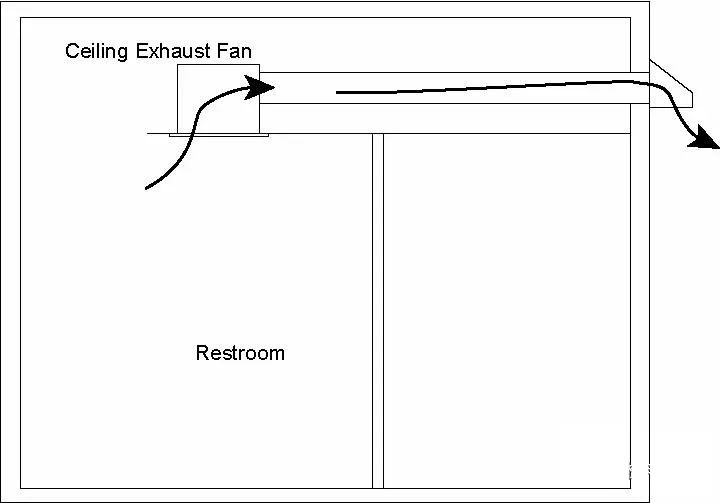

典型商业通风系统

打开进气口和出风口

打开空气入口和管道出口

管道入口，开口出口

管式进、出风
