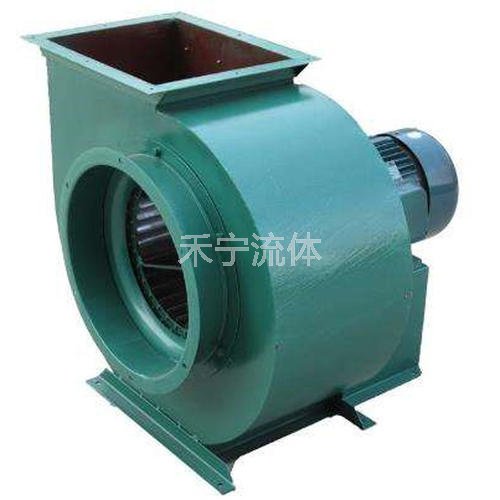

4-68系列高心通风机的概述

本公司生产的4-68型离心通风机具有结构合理、流量大、噪声低、压力高、安装方便等优点 该 风机适用于一般工厂及大型建筑物的室内通风换气。

4-68系列离心通风机的型式

1、通风机按气流进气方式分为単吸入和双吸入两种，单吸入式机号有：No2.8、 3.15、 3.55、4、 4.5、 5、 6.3、 8、 10、12.5、 16、 20共 12种；双吸入式机号有:Nb2-5、 2-6、2-7、2-8、 2-10、 2- 12.5共6种.系列总计18种。

2、每种风机又分成右旋转或左旋转两种型式，从电动机一端正视，叶轮按顺时针方向旋转，称 为右旋转风机，以“右”表示,按逆时针方向旋转，称为左旋转风机.以“左”表示。

3、风机的出风口角度"左"“右"均可制成0° ,45° ,90° ,135° ,180° ,225°共六种角度。

4、风机的传动方式：有A. C、D. E四种，N02.8-5#釆用A式，以电动机直联传动，风机的叶轮 直接装在电机轴上，再利用电机法兰盘用螺栓与机壳连接(电动机可用B35型)；No6. 3-12.5#采用悬 臂支承装置，又分为C式(皮带传动)和D式(联轴器传动)两种方式；NQ16-20#则为C式悬腎支承装置， 皮带传动双吸入式传动方式为E式传动。
